USB to RS232轉換器

型號：USC-102F
USB 1.1/2.0 to RS232 轉換器，USB(A)轉2組 RS232 DB-9 pin
  • 產品介紹
  • 產品應用圖
  • PDF檔
  • Driver下載
  • Q&A

產品功能

  • 透過 USB介面擴充兩個RS232埠
  • USB(A公)轉2組RS232 DB-9公
  • 支援標準 USB1.1/2.0 及 RS-232C介面
  • 支援USB1.1規格 (可相容USB2.0/3.0)，USB1.1傳輸速度可達12Mbps
  • RS232埠的資料傳輸速度可達230kbps
  • RS232埠具備Reset功能鍵
  • 內建相容性最高的 FTDI  FT232BL 晶片
  • 支援Win98SE、2000、2003、2008(32 & 64 bit) 、WinCE、XP、Vista、Win7(32 & 64 bit)、Win8.1(32 & 64 bit)、Win10、Linux  與MacOS8.6及之後所有版本
  • 支援 Windows embedded 系列的產品 ( 用win 8 的驅動程式即可)，
    包括Windows Embedded Compact、Windows Embedded Enterprise、Windows Embedded Standard、Windows Embedded POSReady

FTDI晶片特色:

市場上目前主要採用三種晶片選擇作為USB to RS232轉換器晶片，其中就相容性比較: FTDI (英國) 會是最高的，另兩種為 MosChip (印度) 及 Prolific ( 台灣旺九研製，但是在一般門市或網購市場上充斥著大陸山寨版的Prolific晶片，很便宜，但其對 WIN 7 相容性很差，並且無法支援WIN 8 ) 。

FTDI 的 driver 有相當不錯的相容性與廣泛的作業系統支援，並且獲得 Microsoft WHQL 認証。Linux 只要是kernel 2.6.9 之後的版本都支援到最新的 FT2232 晶片，FreeBSD 也有支援，甚至連 Apple 的 Mac OS 都有 driver 支援！速度可飆到 4 倍沒問題（完全不會掉資料）省下很多資料下載 的時間。另外，許多知名手機品牌所附傳輸線，多數是採用 FTDI 晶片的驅動程式，更加證明FTDI 晶片的穩定度與相容性廣受國際手機大廠的肯定。

本產品內建的 FT232BL 晶片為功能最完整的版本，市面上另有廠商使用 FT232RL 及 FT231X 的晶片組。 FT232RL 為 FT232BL Costdown 版本，現在最新的是  FT231X 又為 FT232RL Costdown 版本。



產品規格

規格 USC-102F
CHIP SET FTDI  FT232BL (英國)
USB SPEED 12/ 1.5Mbps
SELECT AUTO
RS232 SPEED 230kbps
CONNECTOR DB-9公 *2
POWER BUS Power,  DC5V
CABLE 0.6M

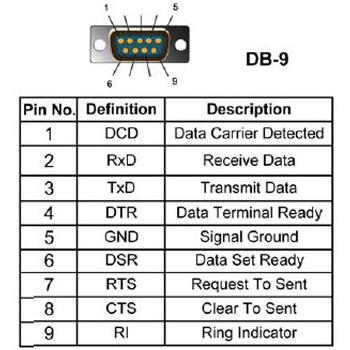

RS-232 Pin Assignment

USC-102F

產品使用說明書

USC-102F

20141107 Up-dated Driver

Q: COM埠是否可以固定位置?

  •  ANS: 可以，使用者設定好COM埠的位置，若是只插拔同一個USB埠是不會改變COM埠。

Q. FTDI 晶片組有通過 Windows WHQL認證，是否不必安裝 Driver即可工作 ?

  • 若符合以下條件，可不必安裝驅動程式即可自動連線安裝或更新到最新的driver。
  • 1. 主機的網路可正常連線到 Windows Update。
  • 2. 需使用正版Windows作業系統。

Q. 第 9 pin RI (Ring lndicator) 是否可運用成 Wake up on run ?

  •  ANS:  可以

Q. FTDI 晶片在市場上有 FT232BL、 FT232RL 及 FT231X，哪一款較新 ? 功能上有差異嗎?

  •  ANS:  FT232BL 為較早版本並且功能最完整，FT232RL 為 FT232BL Costdown 版本，現在最新的是  FT231X 又為 FT232RL Costdown 版本。
