DisplayPort to VGA 轉換器

型號：VC200DV
將電腦主機的 DisplayPort 訊號轉換輸出至 VGA 螢幕或投影機。台灣製造-品質保證，一年免費保固維修
  • 產品介紹

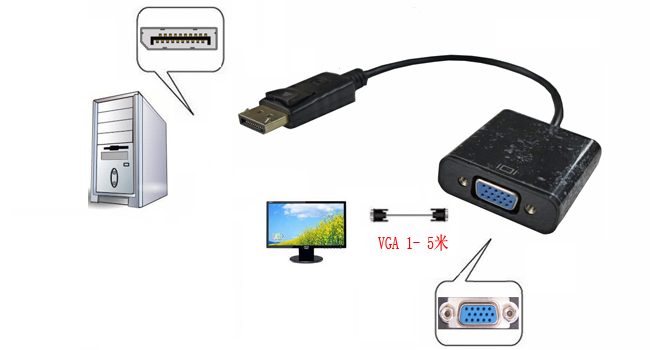

  • 產品應用圖
  • PDF檔
  • Q&A

產品功能

  • 相容 Display Port 1.1 規範
  • 支援Link speed 達 2.25Gbps
  • 主動式設計 (內部 CPU 處理完訊號再輸出)
  • 双向AUX通道頻寬達 1Mbps
  • 延伸VGA  & DP video 訊號距離各達3公尺
  • 8-bit DAC for VGA 輸出，支援 24 bits per pixel
  • Pixel rate 達 178 MHz，支援 6/8 bit RGB color format
  • 純硬體設計，不受作業系統影響
  • 支援自動偵測螢幕插拔功能
  • 支援EDID 及 MCCS pass-through
  • 支援 VGA、SVGA、XGA、SXGA、UXGA、WUXGA (1920 X 1200 @60Hz) & 1080p 規格
  • 台灣製造-品質保證，一年免費保固維修



產品規格

規格 VC200DV
Input介面 DP 20pin 公 x 1
Output接頭埠 VGA HDB15 母 x1
DisPlay Version DisPlay 1.1
頻寬 ( Single Link Range) 1080p / WUXGA
材質 塑膠
外觀尺寸 46*48*15mm
電源供應 自Display Port取電工作
DisPlay埠 線長 15cm

2022/03/16r

VC2000DV

產品型錄

Q: DisplayPort  (DP) 怎麼區分 主動式(Active) 及 被動式(Passive)  ??

DP轉VGA 沒分主動式或被動式，只有DP轉DVI或HDMI 才有分成 主動式或被動式。 DP輸出電壓為 1.2V~1.8V 轉換成DVI及HDMI的輸出，需電壓 3.3V才能顯示輸出。

DP主動式-轉換時處理畫質及電壓，將訊號重新處理有作MCU轉換。DP被動式-轉換時只處理電壓，沒有作訊號處理。



Q:  DP 主動式(Active) 及 被動式(Passive) 的應用環境 ??

DP 如要轉換多輸出畫面只有 主動式做的到，因為全部的電壓及訊號都有處理轉換。

假如 DP 本身有1埠雙螢幕輸出，就需要 主動式的產品才能接2個螢幕。

若一般只是單螢幕轉換，用被動式的轉換器即可。

如果碰上多銀幕的display顯卡 (最多8 port) 要轉HDMI或DVI，若被動式無法使用就要用主動式。



Q: DP 主動式(Active)   需要外加電源嗎 ?

DP 本身有3.3V電源，要不要加電源視環境的需求 ( 可選購 )。
