機架型UPS 不斷電系統
型號：USR5000
5KVA On-Line在線互動式 UPS， 可保護斷電、短路、過負載及過熱，停電零轉換時間，正弦波形輸出電壓。
採低頻式設計，不同於一般市場上電腦設備專用的高頻機種，無干擾問題且可與發電機相容。市電操作下的電源效率可達98%以上，設計有快速及慢速持續二種充電方式，可以使電池保持在最佳狀態。 台灣製造 - 品質保證
-
產品介紹
-
產品應用圖
-
包裝配件
-
PDF檔
產品功能
- 容量: 5000VA / 3500W
- 輸入及輸出電壓規格: AC220V
- 採微處理機設計，在線互動式架構 ( Line-Interactive )
- 輸出電壓為純正弦波設計
- 市電中斷零轉換時間
- 輸出電壓可設定多種模式
- 提供 過載、過熱 及 短路 三重保護
- 自動即時檢測電池狀態並發出警告提醒更換電池
- 可更換式電池設計
- 備援時間即時顯示 (LCD面板機型)
- 警報音響功能
- 標配全功能型LCD 顯示面板
- 支援Windows XP/Vista/ 7/8/10 & Linux (選購) 等作業系統
- 通訊介面連接埠可以將輸入輸出電壓、電池電量、負載及操作狀態等資訊提供給遠方電腦，管理者可執行遠端管理及偵測UPS狀態並設定UPS開關機時間及自動檢測功能
- 配備RS232 & USB 電腦通訊介面，附 RS-232 傳輸線 或 USB萬用序列埠傳輸線
- 支援支援網路管理功能，Web/SNMP擴充管理介面 (SNMP選購)
- 智慧型充電保護設計，電池未充飽時快速充電，充滿達90%以上時自動改成慢流充電
- 全套設備含 UPS主機壹台內裝電池 12個
- 電力供應須由 總配電盤配置壹條專用電力纜線至 UPS
- UPS 主機 (含電池) 高度19” 4U 機架式
- 台灣製造 - 品質保證
產品規格
| 規格 | USR5000 | |
| 容量 | 5KVA / 3,500W | |
| 整機效率 (AC to AC) | >=97% | |
| 輸入 | 電壓 & 誤差 | 200V/ 220V/ 230V/ 240V AC (單相兩線) -20~+22% |
| 頻率範圍 | 50/ 60Hz ±5% (自動偵測) | |
| 電源輸入 | 端子台 ( #8~10Awg wire/ 30A max.) | |
|
輸出
|
電壓 & 誤差 | 200V/ 220V/ 230V/ 240V AC ( Select by switch ), +-3% |
| 頻率範圍 | 50 or 60Hz | |
| 輸出波形 | 正弦波 ( Sine wave) | |
| 輸出插座 | 15* IEC C-13 (12A max.) | |
| 供電時間 | 半載供電 14 分鐘、全負載供電 5分鐘 | |
| 市電中斷轉換時間 | 約3.5 ms | |
| 電池規格 | 12V 7Ah，密閉式鉛酸電池，免維護式 | |
| 電池數量 | 12pcs | |
| 警報功能 |
電池警報：Low battery & Battery over voltage 異常警報：Over load，Short-circuit & Over heat |
|
| 充電時間 | 2小時回充90% | |
| 面板 ( LCD ) | 具測試按鍵功能，提供電池放電、電池更換 及 過載指示燈號 | |
| 安規認證 (EMC) | Class B、EN62040-2、FCC Part 15 | |
| 電池容量負載指示燈 | YES | |
| 監控介面 | RS-232、USB (選購) 、SNMP (選購) | |
| 工作溫度 | 0~40°C | |
| 環境濕度 | 0~95% 不凝結 (Non-Condensing) | |

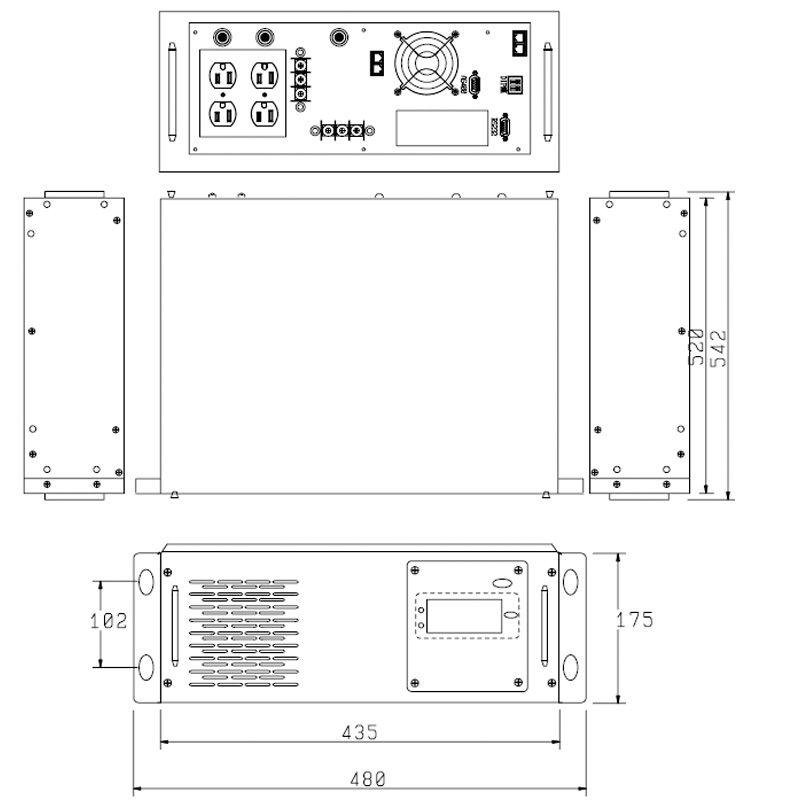

| 外觀尺寸 | UPS主機: 483*550*178(4u) mm(不含輪子) +1&2號電池箱 | |
| 重量 | 38KGS (主機)+ 15 KGS (1號電池箱)+15 KGS ( 2號電池箱) | |
| 附件 | 機架面板、監控軟體、RS-232連接線、USB連接線、 2*電池箱 | |
LCD面板功能介紹
- UPS主機
- 1號電池箱 ( 因重量關係，電池分開包裝運送， 再組合於UPS主機 內 )
- 2號電池箱 ( 因重量關係，電池分開包裝運送， 再組合於UPS主機 內 )
