Fiber 轉 RS232/422/485

型號：RF328-MM
RS232 或 RS422/485 透過二條多模光纖線延長傳輸距離達3公里，台灣製造
  • 產品介紹

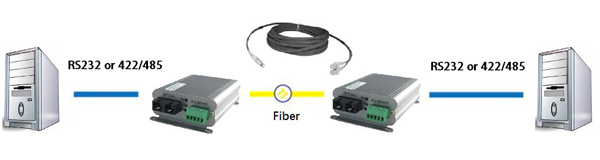

  • 產品應用圖
  • PDF檔

產品功能

  • 透過二條多模光纖轉換一個 RS422/485 或 RS232埠 (2 選1)
  • 支援 RS232 或 RS422/485介面 (同時間只能使用一種介面傳輸)
  • 可選擇三種接頭型式: ST/SC/FC ( 訂購時指明 )
  • DIP switch 可設定RS422/485 2芯/ 4芯 傳輸線模式 、RS232 DTE/DCE模式 、RS422/485終端器
  • 相容 EIA/TIA-232, EIA/TIA- 574 and CCITT V.28 標準
  • 相容 EIA/TIA-422, EIA/TIA- 485
  • Multi Mode Fiber (RF328-MM)  最遠可傳輸 3Km
  • Single Mode Fiber (RF328-SM) 最遠可傳輸 15Km ~20Km
  • 不支援 Hardware  Handshaking 溝通模式
  • 具備 LED 工作狀況指示燈
  • MTBF > 50,000 小時 Hours
  • 本產品需成對使用 ( 發射及接收各一 )
  • 台灣製造


產品規格

規格 RF328-MM
光纖線 2* Multi Mode Fiber
RS232
Data Format Asynchronous Serial Data
Data Rate Up to 115.2 Kbps
DCE / DTE DIP Switch 切換設定
Connector Type DB-9 Female
Pin Assignment P1 DCD, P2 RXD, P3 TXD, P4 DTR, P5 GND, P6 DSR, P7 RTS, P8 CTS, P9 RI
RS-422/485
Data Format Asynchronous Serial Data
Data Rate Up to 115.2 Kbps
Distance 1200 m
Wires RS-422  4-wires / RS-485 2-wires
RS422 Pin Assignment P1 RX+, P2 RX-, P3 TX+, P4 TX-, P5 GND
RS485 Pin Assignment P1 D+, P2 D-, P5 GND
Connector Type 5-pin Terminal Block with 3.5mm Pitch
Optical Interface
Connector Type ST / SC / FC
Multi Mode Fiber 50/125, 62.6/125μm

安規 FCC, CE
電源 12V/DC, 1A
環境溫度 -20°C〜75°C 儲存溫度, 0〜95%溼度
外觀尺寸 86 x 68 x 28 mm (W x D x H)
重量 120g
