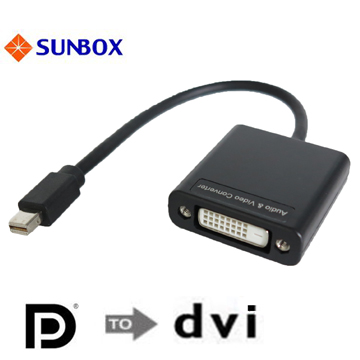

mini DisplayPort to DVI

型號:VC-210DD
MAC mini DisplayPort (MDP) to DVI 轉換器,帶15公分線
  • 產品介紹

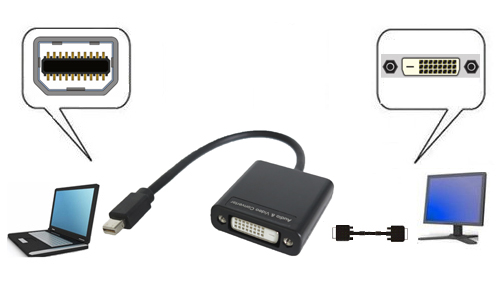

  • 產品應用圖
  • Q&A

產品功能

  • MAC mini DisplayPort (MDP) to DVI female ,帶15公分線
  • 被動式設計 ( 無CPU ),如需求主動式需選購
  • 完全相容 DisplayPort 1.1規格
  • 整合 50 Ohm 阻抗電阻 for AC coupled differential inputs
  • Low Intra-pair and Intra-pair skews
  • 支援  full DisplayPort link training
  • 支援 DVI V1.0 Level Shifting
  • 支援 DisplayPort all 4 levels of output
  • AC coupled TMDS level shifting operation up to 2.5 Gbit/s per lane (250 Mhz character clock)
  • 整合 DDC Level Shifter (3.3 V source side to 5V sink side and vice versa
  • DDC 支援達400kHZ clock frequency
  • 整合DDC buffer
  • 含 HPD Level Sifting
  • DP電源供應 3.3V (MDP 3.3V) / Power-saving mode by source-side
  • ESD保護達 3 KV
  • 相容 HDMI port of TV / Monitor

產品規格

規格 VC-210DD
Input Connector 1*  mini DisplayPort (MDP) male + 15cm cable
Output Connector 1* DVI female (24+1)
Input Cable 15 cm
Working Temperature 0°C~45°C
Material Plastic / Black
Weight 48g
Size 46 x 48 x 15 mm ( LWH)
Power None Power



Q: DisplayPort  (DP) 怎麼區分 主動式(Active) 及 被動式(Passive)  ??

DP轉VGA 沒分主動式或被動式,只有DP轉DVI或HDMI 才有分成 主動式或被動式。 DP輸出電壓為 1.2V~1.8V 轉換成DVI及HDMI的輸出,需電壓 3.3V才能顯示輸出。

DP主動式-轉換時處理畫質及電壓,將訊號重新處理有作MCU轉換。DP被動式-轉換時只處理電壓,沒有作訊號處理。

Q:  DP 主動式(Active) 及 被動式(Passive) 的應用環境 ??

DP 如要轉換多輸出畫面只有 主動式做的到,因為全部的電壓及訊號都有處理轉換。

假如 DP 本身有1埠雙銀幕輸出,就需要 主動式的產品才能接2個銀幕。

若一般只是單銀幕轉換,用被動式的轉換器即可。

如果碰上多銀幕的display顯卡 (最多8 port) 要轉HDMI或DVI,若被動式無法使用就要用主動式。



Q: DP 主動式(Active)   需要外加電源嗎 ?

DP 本身有3.3V電源,要不要加電源視環境的需求 ( 可選購 )。
