RS485信號控制分配器

型號:RS108
支援 RS232及 RS485訊號輸入,1個 RS232 + 2個 RS485 輸入,轉 8個 RS485輸出,每個輸出可達 1200米
  • 產品介紹
  • 產品應用圖
  • 包裝配件
  • PDF檔

產品功能

  • 輸入信號:1個 RS232 + 2個 RS485 (同時僅能輸入一種訊號)
  • 輸出信號:8個 RS485埠,每個通道連接範圍可達1200米
  • 只能輸出訊號,無法接收訊號
  • 傳輸速率 : 115.2kbps max.
  • 支援串接功能,可串聯  RS108 (8埠) / RS116 (16埠) 使用
  • 每個輸出埠皆內建突波保護功能
  • 獨立 輸入/ 輸出回路
  • 台灣製造


產品規格

規格 RS108
Input介面 DB-9F (RS232 ) x 1,2-pin插拔端子 (RS485) x 2
Output介面 2-pin 插拔端子 (Terminal Block) x 8
輸出信號 RS485
傳輸距離 1,200 meters
Baud Rate 115.2 kbps
消耗電流 350mA
電源供應 DC 12V, 500mA
Environment Operating Temp : 0~55℃;  Storage Temp : -20 to 70℃; Humidity: up to 95%

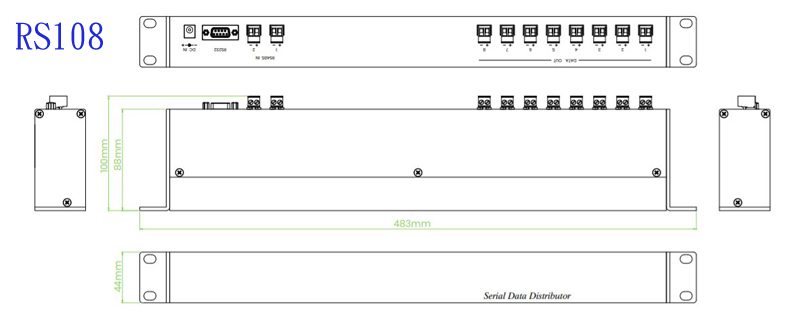

Dimension 493*100*44 mm (WHD)
配件 1.8m DB9M-F (順接腳位) x1,  DC 12V Power Adapter x1







  1. RS108
  2. DC12V  0.5A Power Adapter
  3. 1.8m DB9M-F Cable *1 pcs (全9-pins 順接腳位)
  4. User manual
