RS232 to RS422/485 轉換器

型號：SC485TI
標準RS232 to RS422/485 双向轉換器，工業規格設計，附 Din Rail kit，RS-232與電源隔離防護設計，可防雷擊及高壓破壞
  • 產品介紹

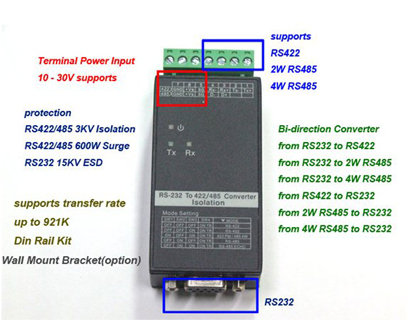

  • 產品應用圖
  • 包裝配件
  • PDF檔

產品功能

  • 支援双向資料傳輸 (RS232 to RS422/485 or RS422/485 to RS232)
  • 支援標準的 RS232 (EIA/TIA 223E)、RS422、RS485介面規格
  • RS422/485 端使用 7-pin Terminal Block Connector
  • RS422/485由開關切換 (DIP switch)
  • 內建120歐姆 Terminator for DIP Switch
  • 由硬體控制資料傳遞，不需另外寫軟體控制
  • 4-Wire RS485 Mode (RS422 Multi-Drop) 最多可連10個裝置
  • RS485 支援最多32 線上裝置
  • 600W Surge 突波保護
  • +15KV 保護 所有的 RS232/422/485 腳位
  • RS-232與電源隔離防護設計 (3KV Optical Isolation 保護)
  • 外部 DC電源由 Terminal Block ( p6 & p7 ) 插電供應
  • 附 DIN Rail Kit

產品規格

規格 SC485TI
RS-232 Port 1 * DB-9F( DCE)
RS-422/485 Port 7-pin Terminal Block ( 5.08mm )
傳輸距離 最遠達 1.2Km  (by 115.2Kbps, 24 AWG Twisted Pair Cable)
Serial Communication Parameters



 Data Bits: 5, 6, 7, 8
Stop Bits: 1, 1.5, 2
Parity: None, Even, Odd, Space, Mark
RTS: Auto Toggling
Serial Signals RS-232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
RS-422: Tx+, Tx-, Rx+, Rx-, GND
4 Wire RS-485(RS-422 Multi-Drop): Tx+, Tx-, Rx+, Rx-, GND
RS-485(2 Wire RS-485) : Data+, Data-, GND
Data Rate Up to 921.6Kbps
LED Power,  TX / RX
電源供應 DC 10~30V 0.6A   (Terminal Block Pin-6 V+,  Pin-7 GND)
工作環境 工作溫度 : -30℃ ~75℃;  儲存溫度 :-40℃ ~85℃
濕度值 5 ~ 95% Non-Condensing
外觀尺寸 96*42*22 mm ( LWH)



  1. SC485TI*1
  2. DC 12V 1.2A Power adapter *1
  3. Din Rail Kit *1
  4. Quick Install Guide *1
