KVM Cat.5 Extener

型號：SE150DP
藉由一條Cat5e/6網路線連接一組傳送器及接收器，延伸 DisplayPort視訊、USB鍵盤或滑鼠及RS232控制訊號最遠到150米，無壓縮傳輸支援4K2K高解析度
  • 產品介紹

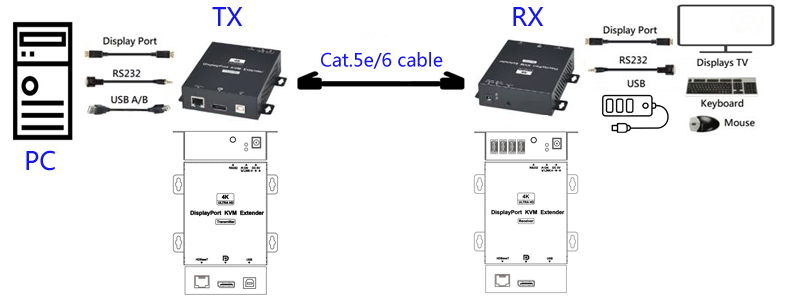

  • 產品應用圖
  • 包裝配件

產品功能

  • 全套包括傳送器及接收器組成的  DisplayPort+USB 2.0+RS232 長距離延伸器
  • 使用 CAT.5e 線傳輸距離最遠可達150米 (1080p 60Hz 8bit)
  • 最高解晰度達 4K (4096x2160@30Hz 4:4:4)，距離最遠100米內 (by CAT6 / 6a / 7)
  • 影像採 HD Baset 未壓縮方式傳輸，解析度支援 4K UHD、1080p@60Hz 48bit
  • 相容 DP1.2a，符合HDCP1.4規範
  • 音效最高支援 LPCM 7.1 @ 192KHz、Dolby TrueHD、DTS-HD MA
  • USB 介面最高相容 USB2.0、USB1.1 & USB1.0
  • 同時傳輸 DP 影音、USB、全雙工 RS-232
  • 具有雙向 RS-232 全雙工控制功能 (Baud Rate 達115,200bps)
  • 接收器只有一個USB 埠， 如要同時接 鍵盤&滑鼠 ，可搭配1個 USB HUB (2埠以上)。 一般有線滑鼠不耗電， 但如使用 無線滑鼠比較耗電， 則此USB HUB 需自備電源
  • 穩定的傳輸品質需使用高品質 Cat.5e/6/6a/7 STP 或 FTP 網路線及網路接頭; 品質差的線材及網路接頭或不當的施工，都會造成連線不穩定、影像或聲音中斷、畫面出現雜點等干擾現象
  • 台灣製造，品質保證

產品規格

型號 SE150DP
規格 Local 傳送器 TX Remote 接收器 RX
連接埠
螢幕
 DP 母頭 x 1 DP 母頭 x 1
USB
 USB B ( F ) x1 USB Type A x 4
RS232
 DB9(F) /3.5mm PHONE JACK DB9(M) /3.5mm PHONE JACK
系統連接埠  RJ-45 (FTP) x1  RJ-45 (FTP) x1
解析度 & 傳輸距離 1080p 60Hz 8bit

150米 (CAT5e / CAT6)
1080p 60Hz 12bit 100米 (CAT5e / CAT6)
1080p 60Hz 16bit
4096x2160@30Hz 4:4:4
4096x2160@60Hz 4:2:0
  90米 (CAT5e)  ;   100米 (CAT6 / CAT6a / CAT7)


DP 音效支援 Up to 7.1 LPCM 192KHz / Dolby TrueHD / DTS-HD MA
電源供應 DC5V 2A DC5V 2A
最大消耗電流 Max 5W, 省電模式1W Max 6W, 省電模式1W
環境規格 工作溫度：-10~45℃，儲存溫度：-30~75℃，相對濕度：最高95%
尺寸 ( LxWxH ) 109.6 x 109.4 x 30mm 109.6 x 109.4 x 30mm
重量 265g 265g



  1. SE150DP TX   x 1
  2. SE150DP RX   x 1
  3. 1.8m DB9(M) to 3.5mm STEREO PHONE JACK  x1
  4. 1.8m DB9(F) to 3.5mm STEREO PHONE JACK   x 1
  5. 1.8m USB A/B線    x 1
  6. DC 5V 2A Adapter  x 2
  7. 說明書
  8. 選購 USB HUB  (如 RX 要同時接 鍵盤&滑鼠 ，需搭配1個 2埠以上USB HUB )
