HDMI 2埠分配器

型號：VHS102
將 HDMI 數位高解析度視訊訊號複製輸出至2台 HDMI 顯示設備，支援 HDMI 1.4版、1080p、3D 及 4K@30 訊號，免用電源設計，台灣設計製造，一年免費保固維修
  • 產品介紹

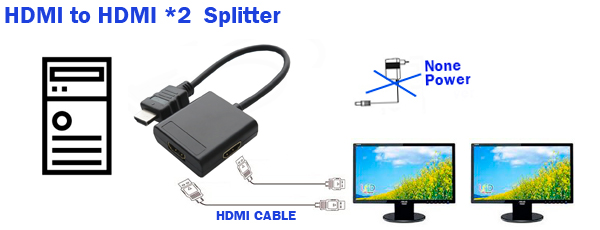

  • 產品應用圖
  • 包裝配件
  • PDF檔

產品功能

  • 1進2出 HDMI  影音訊號分配器
  • 符合 HDMI 1.4/DVI 1.0 規範，支援3D 及 HDMI 4K@30
  • 支援 頻寬 3.4Gbps
  • ESD 靜電放電保護 達 3KVA
  • 兩個輸出埠皆具備 EDID Copy 常態偵測，但以 第2輸出埠為主
  • 免用電設計，不需外接電源即可工作
  • 附備用電源插座，若搭配訊號延長器使用建議外加電源
  • 台灣設計製造，輕巧好攜帶
  • 本產品不支援 數位電視盒 或 數位播放器 的訊號分配
  • 可選購 VIS03 防護盒使用，避免 HDMI 線材脫落
  • 輸出埠(側邊) 具有放大器功能，輸出距離最遠達10米內
  • 最佳使用距離測試 ( 1920x1080 @60Hz )

        OUTPUT-1 :  +15M                                -->顯示正常
                              +15M +VHR220 + 5M      -->顯示正常
                              +  5M +VHR220 +15M     -->顯示正常

        OUTPUT-2 :  +15M                                -->顯示正常



  • PS:
    1. 本機的輸入端 需從電腦主機取電工作，若搭配不帶電的 Repeater ( 如 VHR220 ) 有可能無法工作， 此時可加裝外部備用電源工作。
  • 2. 搭配5米以上的長線建議使用 SUNBOX 出品的線材，可確保高清影像輸出效果。


產品規格

規格 VHS102
HDMI Input 1* HDMI 公 ( 帶 15公分線 )
HDMI Output 2* HDMII 母
HDTV 解析度 4K2K@30p,1080p, 1080i, 720p, 576p, 576i, 480p, 480i
HDMI 頻寬  3.4GPS
EDID 偵測 2 個輸出埠都支援
連線距離 輸出端15米內 ( By Sunbox 線材 )
電源供應 免用電源設計  ( 附備用電源插座 DC5V )
工作溫度  0°C ~ +70°C
外觀尺寸 46*48*15 mm (W*D*H)
重量 60克



  1. VHS102
  2. User manual
  3. 選購 DC5V 備用電源  (AD1205-20-SU)
