多視窗無縫矩陣切換器
型號：VHW0404M
4進4出HDMI無縫矩陣切換器，可將4組獨立的HDMI 訊號源合併並由4個HDMI螢幕輸出，可執行 多畫面分割模式、電視牆模式 及矩陣模式輸出。支援電視牆功能，能夠將單個HDMI訊號源顯示在2x2的電視牆上。具備”無縫” 切換能力，切換可由面板按鍵、RS232指令或 IR遙控器，快速切換且無延遲
-
產品介紹
-

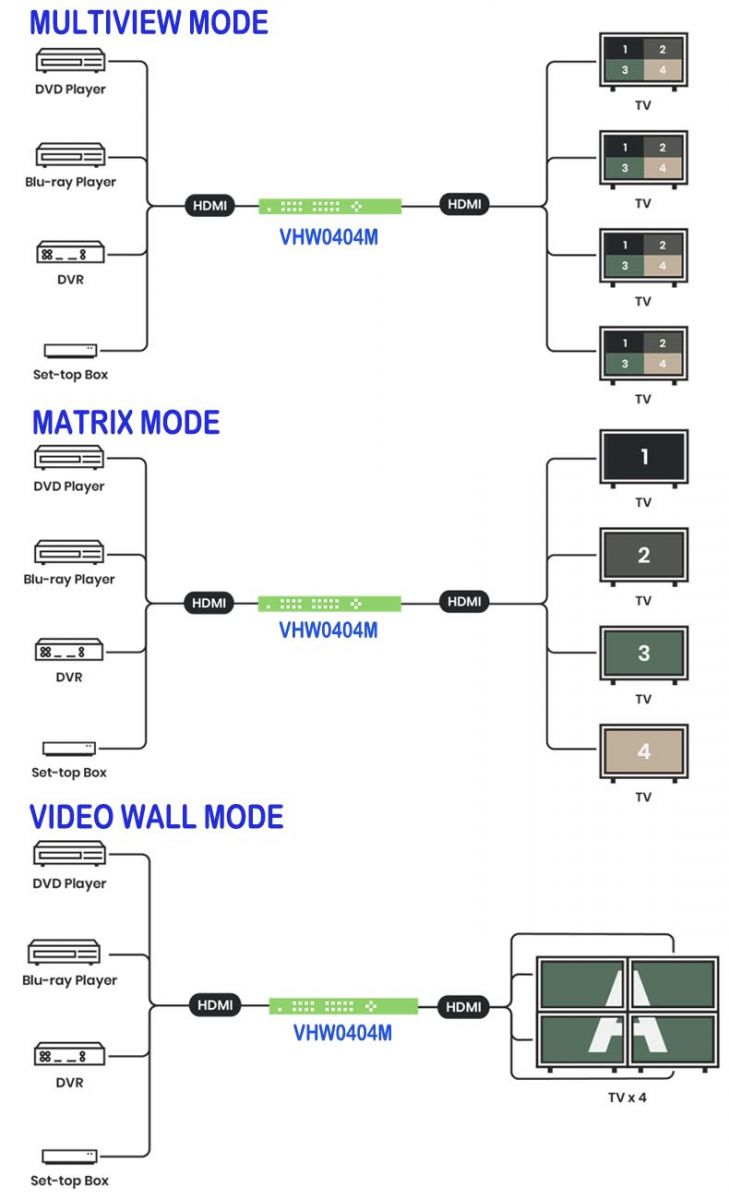

產品應用圖
-
包裝配件
-
PDF檔
產品功能
- 具備 4個HDMI輸入埠與 4個HDMI輸出埠
- 支援多種顯示模式，包括 多視窗MULTI VIEW / 矩陣 MATRIX / 電視牆 VIDEO WALL
- 支援無縫切換，可放大及縮小比率調整並支援PIP、POP功能，自由放大及縮小影像比率
- 支援 HDMI 1.4，符合 HDCP 規範
- 輸入解析度支援 480p、576i、720p、1080i & 1080p@60Hz (max.)
- 支援 HDMI 輸出解析度升降頻功能
- 支援2 x 2電視牆功能 (4個輸入源可選擇)
- 可選擇單影像劃面輸出 或4分割、3分割 & 2分割 等多種分割顯示模式
- 面板快速切換按鍵可儲存最多 8 組場景模式，方便使用者快速載入設定
- 切換方式: 前面板按鈕、IR遙控器、RS232、Web網頁(Web GUI)、手機 APP操控
- 支援 OSD (On Screen Display)選單，可於HDMI 顯示器上操作
- 提供 RS232 Console 連接埠，可切換顯示模式及更新韌體
- 數位聲音訊號支援 LPCM 7.1 @ 192KHz、Dolby TrueHD、DTS-HD MA
- 符合 DVI 1.0 規格，可搭配 DVI 轉接頭使用
- 具備 HDMI 線接頭防脫螺絲孔設計 及 DC電源插頭防脫設計
- 純硬體設計，無須安裝軟體或驅動程式
- 台灣製造，品質保證
產品規格
| 規格 | VHW0404M |
| HDMI Input | 4* HDMI A (19-pin) 母 ( HDMI 接頭防脫螺絲孔設計 ) |
| HDMI Output | 4* HDMI A (19-pin) 母 ( HDMI 接頭防脫螺絲孔設計 ) |
| RS232 Control | 1*DB-9 母 (RS232 控制 / MCU 程式更新) |
| LAN Control | 1*RJ45 |
| RS232 參數 | 9600 bps，8個資料位元，N個同位檢查，1個停止位元 |
| 切換方式 | 按鍵切換、RS232、紅外線遙控 (8m最遠距離) |
| 解析度 (最高) | 1080p@60Hz/ max. |
| Audio 輸出訊號 | Up to 7.1 LPCM 192KHz / Dolby TrueHD / DTS-HD MA |
| 工作環境 | 工作溫度: 0~55°C / 保存溫度: -20~85°C / 濕度: 95% max. |
| 電源供應 | 90V~240VAC to DC 12V / 4.2A ( DC插頭防脫設計 ) |
| 外觀尺寸 | 483 x 177 x 44 mm ( 1u ) |
| 重量 | 2300g |
2025/06/11r
- VHW0404M 本體
- DC 12V 4.2A Adapter x 1
- IR 遙控器 x 1
- 說明書
