BNC 轉 HDMI Converter
型號：VC103BHV
高清監控影像轉換，類比影像輸入(HDTVI、AHD、HDCVI) 轉4K HDMI、VGA 或 CVBS 訊號輸出。即使沒有4K的顯示器，也能使用既有的螢幕來監看攝影機。
內建獨特的立體聲音嵌入功能，可將監控攝影機端所錄下的聲音傳至HDMI顯示器即時播放。非常適用於超市、捷運站、火車及停場等
-
產品介紹
-

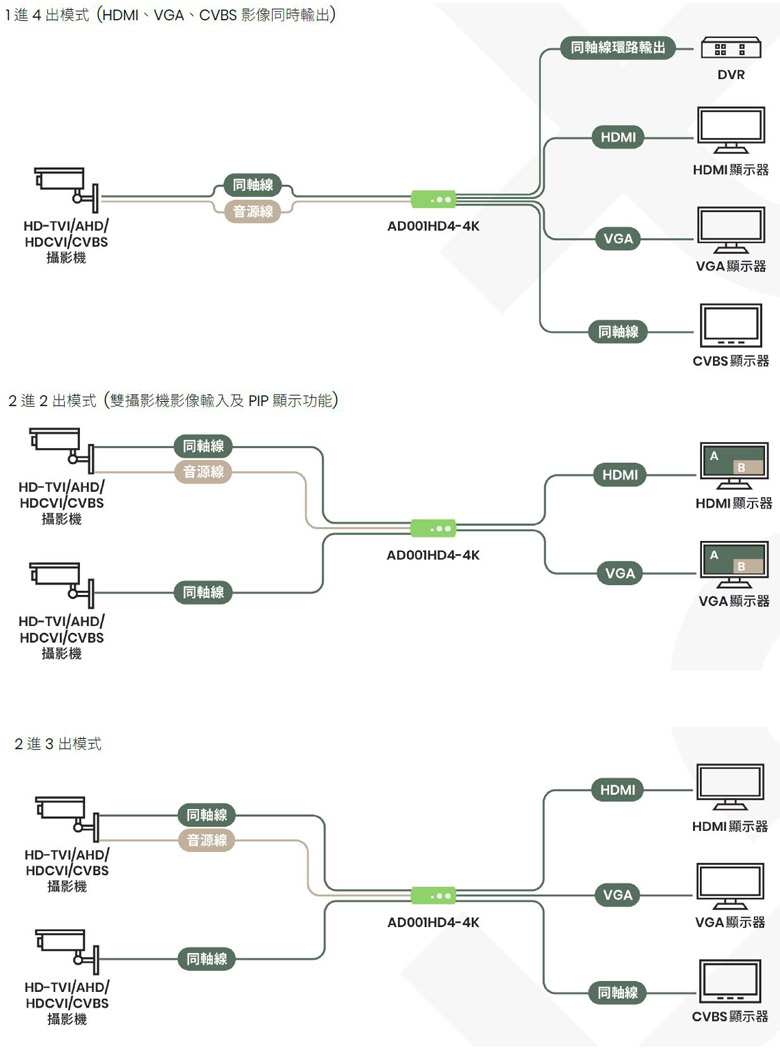

產品應用圖
-
PDF檔
產品功能
- 最高影像輸入解析度達 4K/ 8MP
- 最高影像輸出解析度 HDMI 達4K、VGA 達 1080p、CVBS 支援 NTSC 及PAL
- 內建環路輸出埠，可連接第二台監控攝影機、 DVR或 CVBS 顯示器
- 內建 3.5mm音源輸入孔，並透過 HDMI或外接聲音設備輸出
- 內建 RS232介面，可透過電腦下達 RS232指令或更新韌體
- 可同時輸出 HDMI 、VGA、CVBS 訊號
- 支援 PIP 畫中畫 功能
- 支援 螢幕式選單調節功能(OSD)，可顯示或調整輸入出模式
- 支援同軸視控直通 及 控制功能
產品規格
| 規格 | VC103BHV |
| 輸入端子 | 1x BNC (75Ω, 1Vpp) |
| 輸出端子 | 1 x HDMI Type A, 1 x VGA (D-SUB 15), 1 x BNC (75Ω,1Vpp) |
| 影像環路輸出 | 1 x BNC ( 75Ω, 1Vpp) |
| 聲音輸入 | 1 x (3.5mm) Phone Jack |
| RS232通訊及更新介面 | 1 x (3.5mm) Phone Jack |
| 影像格式 | HD-TVI / AHD / HDCVI / HDMI / VGA / CVBS |
| 影像輸入解析度 | 8M@12/15Hz、6M@20Hz、5M@12/20/25 Hz、4M@12/15/25/30Hz、1080p@25/30Hz、720p@25/30/50/60Hz、NTSC、PAL、960H |
| HDMI 解析度 | 4K2K@/25/30Hz、2160p/25/30、1080p/50/60、1080i/50/60、720p/50/60、576p、480p |
| VGA 解析度 | 1080p@50/60Hz、1080i@50/60Hz、720p@50/60Hz、576p、480p |
| CVBS最大解析度 | NTSC、PAL |
| 最大消耗電流 | 320mA |
| 電源變壓器 | DC12V 1000mA |
| 工作環境 | 工作溫度: 0~70℃; 儲存溫度: -40~125℃; 濕度: 最高90% |
| 外觀尺寸 | 125 x 130 x 30 (W x D x H) |
