DVI to VGA Converter

型號:VC-100DV
將 DVI-D (18+1) 視訊訊號連接至 VGA 螢幕或投影機, 轉換 DVI-D digital 訊號成為 VGA Analog 訊號輸出
  • 產品介紹

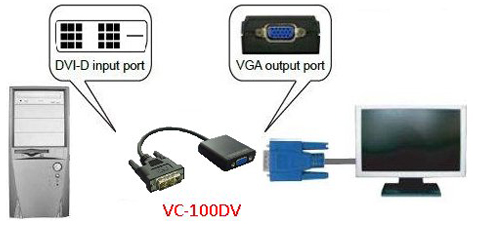

  • 產品應用圖
  • PDF檔
  • Q&A

產品功能

  • 提供1組 DVI-D ( single link 18+1 pin ) 訊號輸入埠 及 1組VGA訊號輸出埠
  • 轉換Digital DVI 1.0 訊號成為 Analog PC/RGB訊號
  • 輸入端若搭配 HDMI轉接頭,可支援 HDMI 1.3a 規範
  • 輸出端最高解晰度可達1920*1200@60Hz (WUXGA)
  • 輸入端 DVI-D 公,帶15CM Cable
  • 支援 link speeds 達2.25Gbps (link clock rate of 225MHz)
  • 主動式設計,內建 DA CHIP晶片轉換 (CPU 處理完訊號再輸出)
  • 不必外接電源即可工作,銷耗電流僅 2mA ~ 18.5mA ( max.)
  • 支援 Plug and Play

產品規格

型號
VC-100DV
輸入端接頭
1*DVI-D ( 18+1 pin ) Male
輸出端接頭 1*HDB-15 Female
支援解晰度 1080p, 1440*900, 600*1200(UXGA), 1920*1200(WUXGA)
工作溫度 5 ~40°C
電源 None Power
外觀尺寸 54*46*15mm
重量 45g



VC-100DV

產品型錄

Q: 在商場買了DVI to VGA 的無電子訊號轉接頭,卻無法轉換DVI-D訊號輸出 ?

DVI-D 不可直接轉換成VGA ( DVI-D輸出少了四根類比訊號針腳,用DVI-D去轉D-SUB,D-SUB根本拿不到類比訊號,所以沒有辦法顯示畫面) 。商場賣的那種 DVI轉VGA的轉接頭是給 DVI-"I"用的,DVI-I才有數位&類比兩種輸出。VC-100DV 就是設計來轉換DVI-D to VGA。

1. DVI-A :傳送類比信號,透過轉接頭可和VGA相容
2. DVI-D:傳送數位信號,無法和VGA相容
3. DVI-I  :傳送數位+類比信號,透過轉接頭可和VGA相容

DVI 如果要直接轉接,只支援向下相容。可以把D-sub的螢幕接頭透過DVI-VGA轉接頭,接在DVI 的顯示卡上,但不能把DVI 的螢幕接頭接在D-sub的顯示卡。
