HDMI Cat5 延伸器

型號：VHE100IR
透過一條 Cat5e/6 線材連接近端傳送器及遠端接收器，延長4K2K HDMI數位訊號、RS232 及IR控制訊號輸出到最遠100米距離，採用非壓縮方式資料傳輸
  • 產品介紹

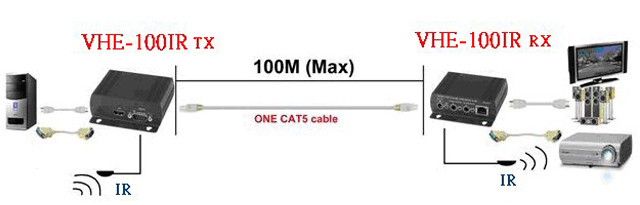

  • 產品應用圖
  • 包裝配件
  • PDF檔
  • 相關產品

產品功能

  • 採用一條Cat 5e/6/7  UTP 網路線連接傳送端與接收端
  • 提供 RS232 & IR 双向訊號控制介面
  • 非壓縮高傳真解析度達 1080p@ 60Hz@ 48bits (100米)
  • 內建業界最高級 以色列 HDBase-T 晶片
  • 支援3D動態影像傳輸
  • 最高的資料傳輸速率達10.2Gbps
  • 支援HDCP認証  及 HDMI-CEC協定
  • 支援 HDMI1.4 規格，支援3D & 4K2K大螢幕 ( HDMI1.3不支援 3D & 4K2K )

產品規格

型號
                                    VHE100IR
規格
         VHE100IR TX
             VHE100IR RX
HDMI 規格 HDMI 1.4
解晰度  1080p / 60Hz / 48 bit 、3D、4Kx2K
連線距離 100M (Max)
HDMI 連接埠 HDMI-19 pin Female HDMI-19 pin Female
RS-232 Baud Rate Up to 115200 bps / Full Duplex
RS-232 Connector DB9 Female DB9 Male
AUDIO 7.1LPCM 192KHz，Dolby TrueHD，DTS-HD MA
IR Carrier Frequency 30~60Khz  (接收角度，TX +-15°，RX +-55°)
IR 接收距離 5公尺 max.
裝置對裝置 連接埠 1x RJ-45 Shielded 1x RJ-45 Shielded
電源供應 1x DC5V 2.0A 1x DC5V 2.0A
功率消耗 600mA (Max) 1200mA (Max)
環境溫度 Operation: 0 to 55°C,  Storage: -20 to 85°C
外觀尺寸 130 x 88 x30 (mm)



  1.  Transmitter x 1 pcs
  2.  Receiver x 1 pcs
  3.  Power adapter x 2 pcs
  4.  IR Emitter cable x 2 pcs
  5.  IR Receiver cable x 2 pcs



VHE100IR

產品使用說明書

VHE100IR

產品型錄
功能
 VHE052     VHE050 VHE070I VHE100IR
傳輸距離 50M (1080i)  30M (1080p) 50M (1080p)
70M(1080i) 50M(1080p)
 60M ~70M
100M (1080p)
 100M (1080p)
HDMI 規格
HDMI 1.3
 HDMI 1.3
HDMI 1.3
 HDMI 1.4
HDMI 1.4
 HDMI 1.4
支援 3D None None None 3D 3D 3D
支援 HDCP
◎
 ◎
◎
 ◎
◎
 ◎
Local Port None HDMI *1 None None None None
附加功能
None
None
None
 IR
None
RS232+IR
